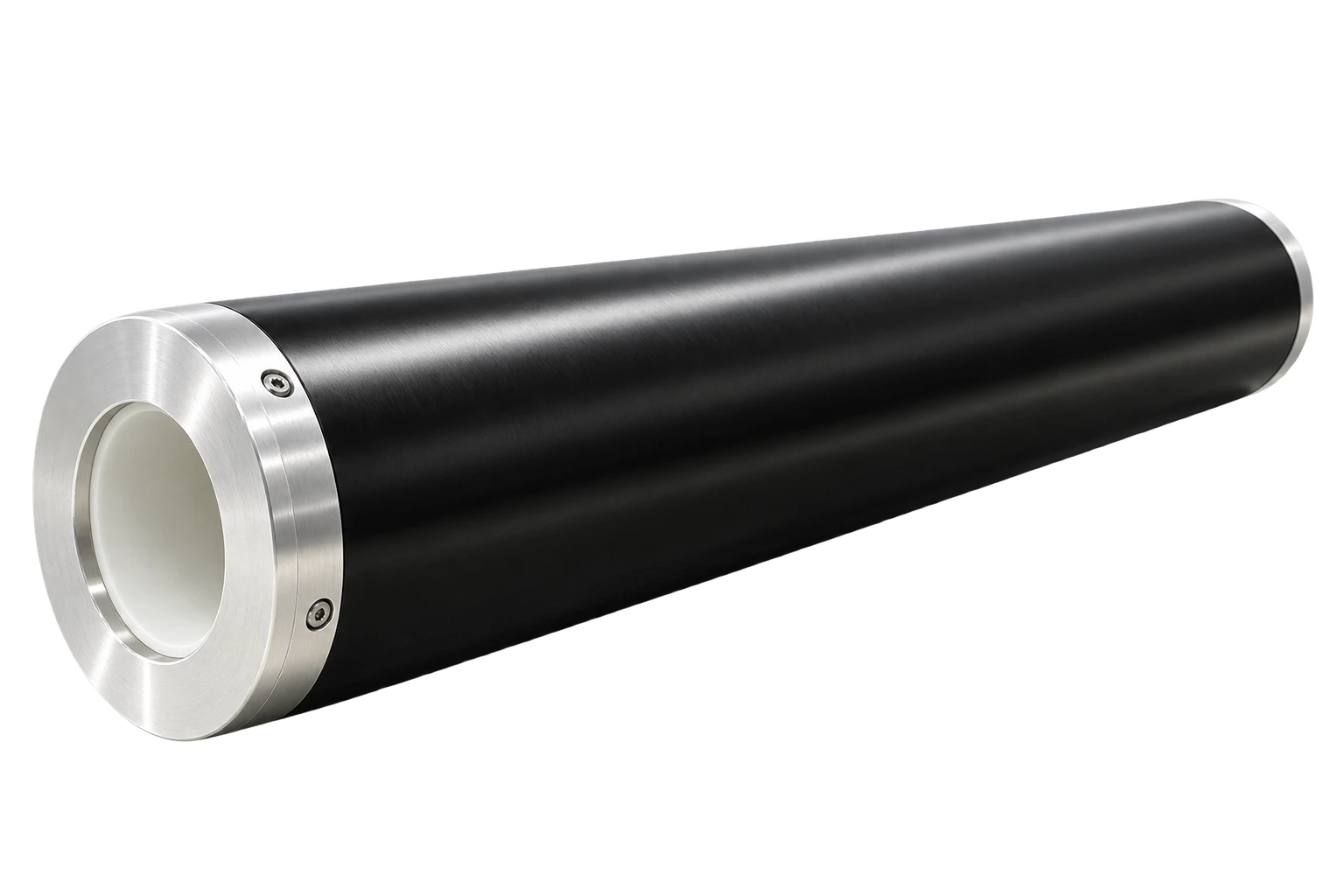

Adapterhülse aus Kohlefaser
Passt einen Luftzylinder mit einem leichten, steifen Kohlefaserkörper an verschiedene Rapporte an.
Produktübersicht
Vier Modelle, ausgewählt nach Wandstärke
Alle vier haben eine Epoxidharz-Oberfläche und sind mit Antistatik-Option erhältlich; der innere Aufbau richtet sich nach dem Wandstärkenbereich.
Auswahl nach Wandstärke
Wandstärkemm
Die vier Liefertoleranzen sind für jedes Modell gleich.
Eine glasfaserverstärkte dünne Wand für die knappsten Aufbauten. Die härtere D90-Oberfläche schützt eine Wand, die keinen Spielraum für Beschädigungen hat.
- Aufbau
- GFRP-Dünnwandstruktur
- Oberflächenhärte
- Shore D90
Kleinste Rapporte auf einem gegebenen Luftzylinder
Ein mehrschichtiger Verbund, der bei geringen Wandstärken unter Montagedruck rund bleibt.
- Aufbau
- MCS-Verbundstruktur
- Oberflächenhärte
- Shore D82
Bleibt unter Montagedruck rund
Der Aufbau für den Produktionsalltag bei mittleren Wandstärken, ausgelegt auf eine lange Einsatzdauer bei wiederholter Montage.
- Aufbau
- MCSS-Verbundstruktur „Schneeflocke“
- Oberflächenhärte
- Shore D82
Lange Einsatzdauer bei wiederholter Montage
Der Aufbau mit allen sechs Schichten. Etwa 40% leichter als eine konventionelle Hülse bei Innendurchmesser 146.539 mm und Wandstärke 33.5 mm, mit versiegelten, stoßabsorbierenden Stirnseiten.
- Aufbau
- Aramidwabe + SilentShield™
- Oberflächenhärte
- Shore D82
Etwa 40% leichter bei der Referenzspezifikation

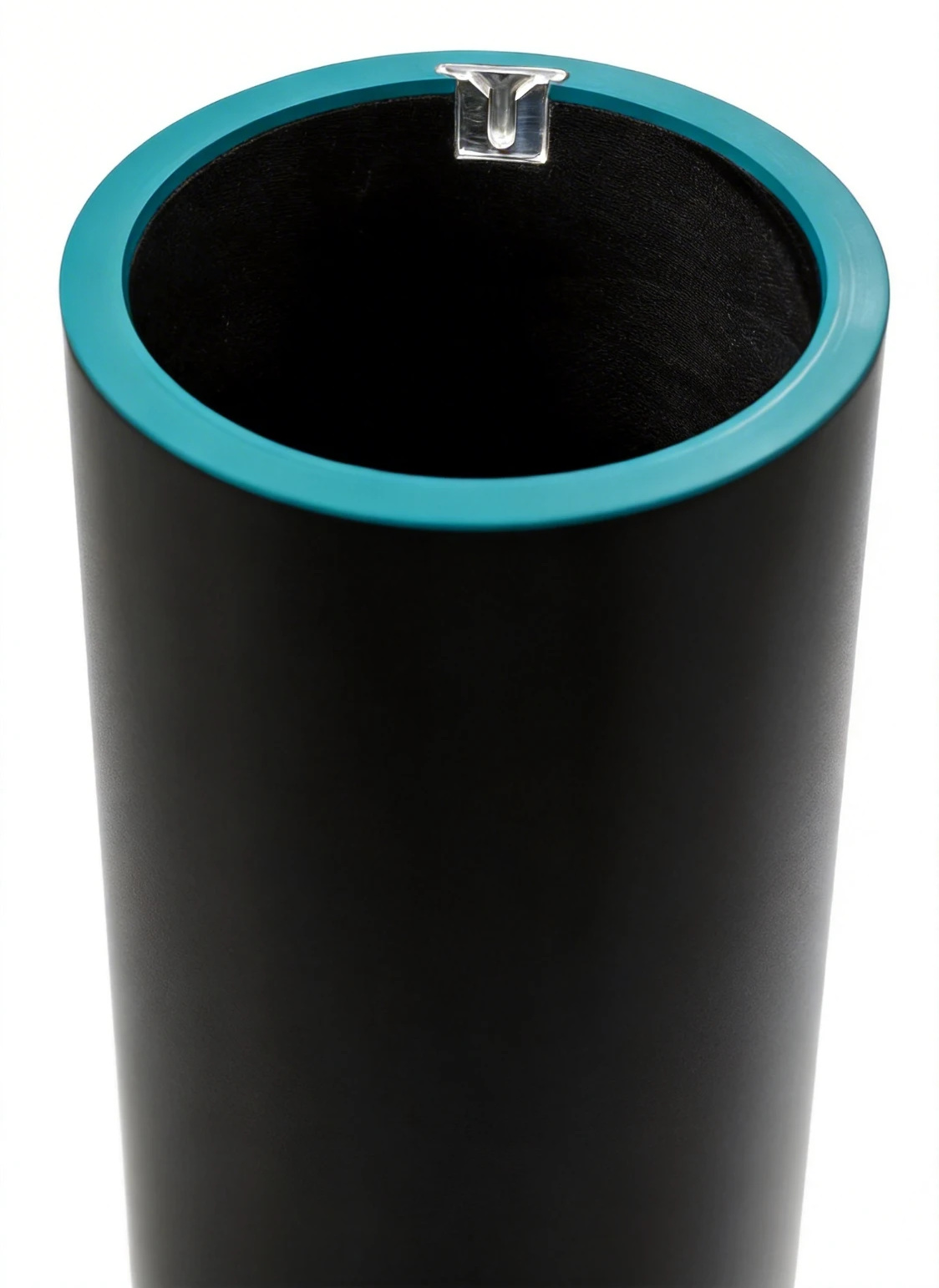

Antistatik-Option für jedes Modell
Durchgehend antistatischer Aufbau mit einem Ableitwiderstand gegen Erde unter 1×10⁶ Ω, für den Foliendruck, wo statische Aufladung ein Problem ist.

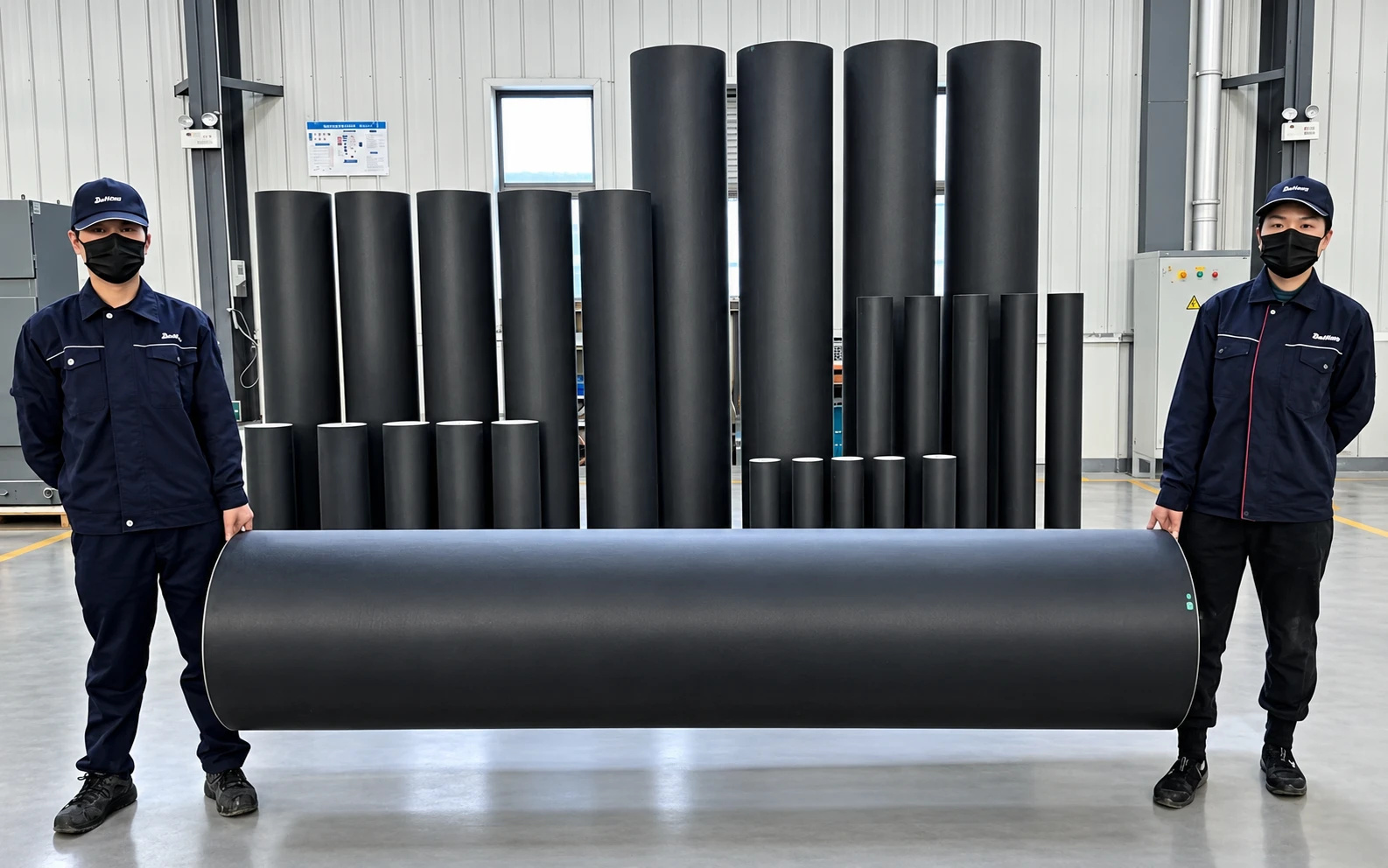

Alle lieferbaren Spezifikationen

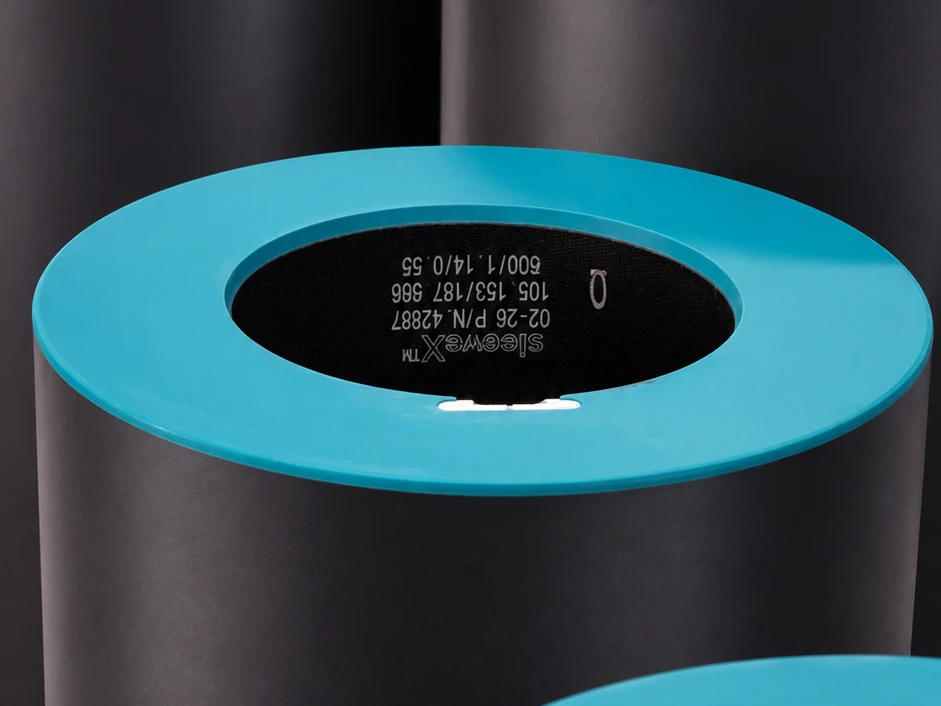

Lieferbare Spezifikationen
Lieferbare Spezifikationen
| Außendurchmesser | 63 – 575 mm |
|---|---|
| Rapport | 200 – 1800 mm |
| Hülsenlänge | 300 – 3000 mm |
| Wandstärke (je Seite) | 1 – 100 mm |
| Formdornbereich | 47.863 – 490.063 mm |
| Oberfläche | Epoxidharzsystem, Shore D82 (X-MUT: D90) |
| Antistatik-Option | Rg < 1×10⁶ Ω |
Innerhalb der Toleranz geliefert
Liefertoleranzen, an jeder Hülse gemessen
| Außendurchmesser | ±0.02 mm |
|---|---|
| Geradheit | ≤ 0.008 mm |
| Rundlauf | ≤ 0.02 mm |
| Dynamische Wuchtgüte | G2.5 |
Jede Hülse wird vor dem Versand vermessen
Gemessenes Gewicht
Gewichtsunterschied pro Hülse und pro Jahr
Gemessen an einer Spezifikation: Innendurchmesser 146.539 mm, Länge 1660 mm, Rapport 680 mm, Wandstärke 33.5 mm. Eine konventionelle Hülse wiegt etwa 19 kg, eine sleeveX™ X-MLW etwa 12 kg. Die Schieberegler rechnen diesen Unterschied auf eine gewählte Anzahl von Hülsen und Druckmaschinen hoch.
Pro Hülse
19 kg12 kg
Pro Jahr
2,7 t1,7 t
980 kg
weniger bewegtes Gewicht
Die Gewichte sind die Messwerte für die oben genannte Referenzspezifikation. Andere Größen skalieren mit Wandstärke und Länge; Werte für eine bestimmte Größe sind auf Anfrage erhältlich.
01
X-CF Bridge · X-BaseAdapter- und Basishülsen

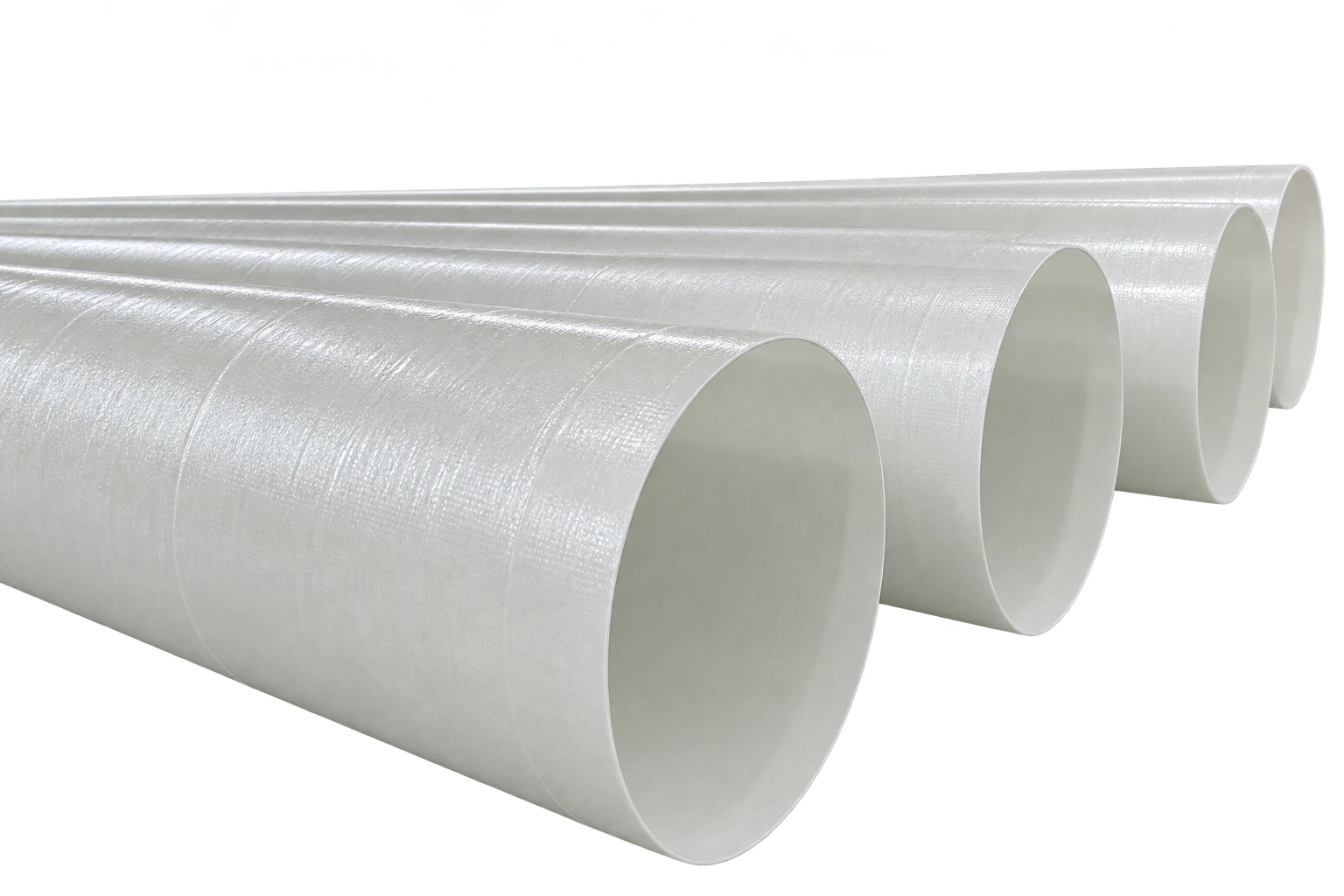

Basishülse
Eine unbeschichtete Verbundhülse zum Beschichten, Kaschieren und Gummieren sowie als Träger für weitere Schichten.
02
X-AMS · X-AMCF · X-SSLuftzylinder und Handhabung

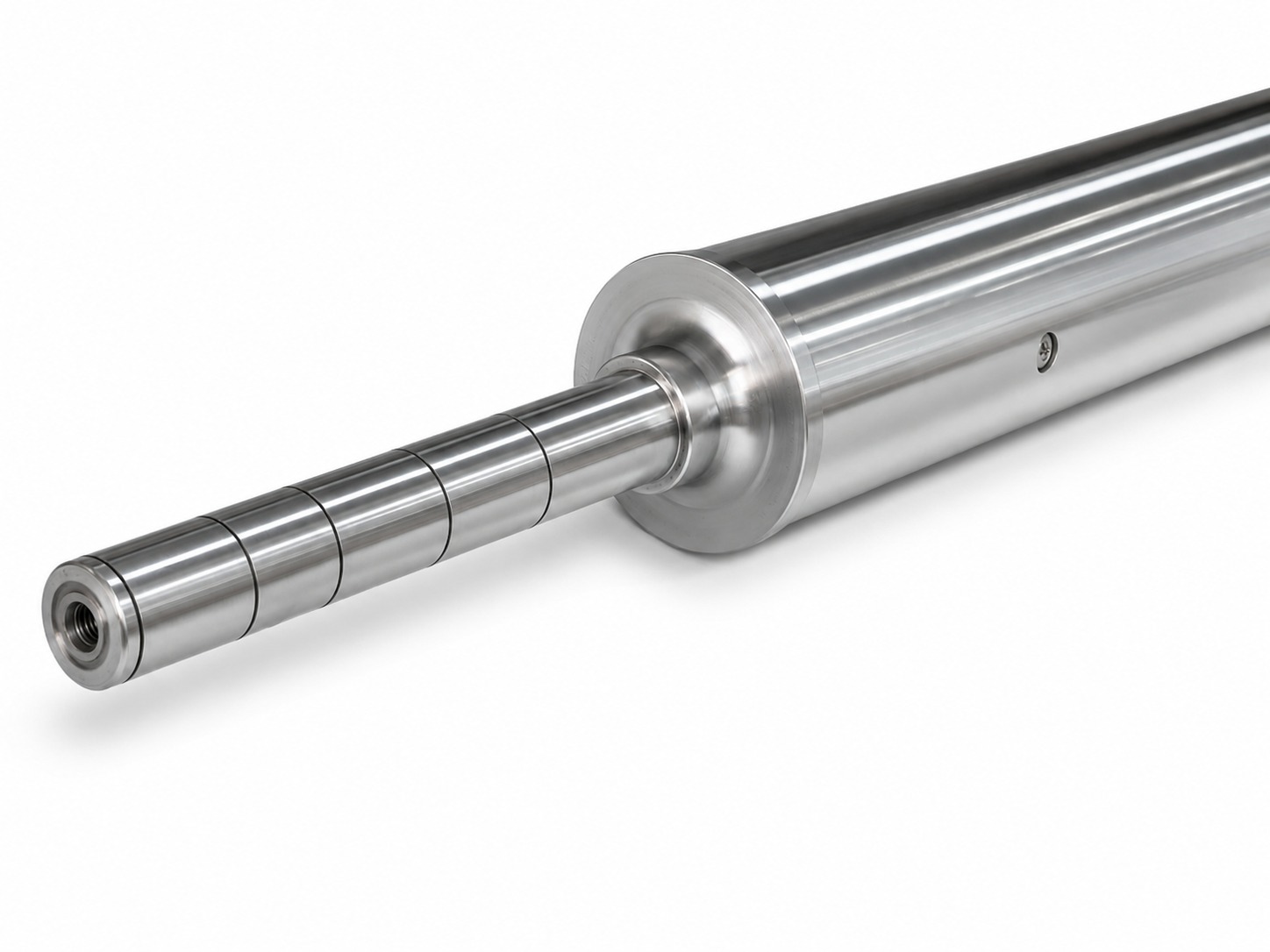

X-AMSLuftzylinder aus Stahl
Pneumatischer Zylinder aus Stahl zum Auf- und Abziehen von Hülsen.

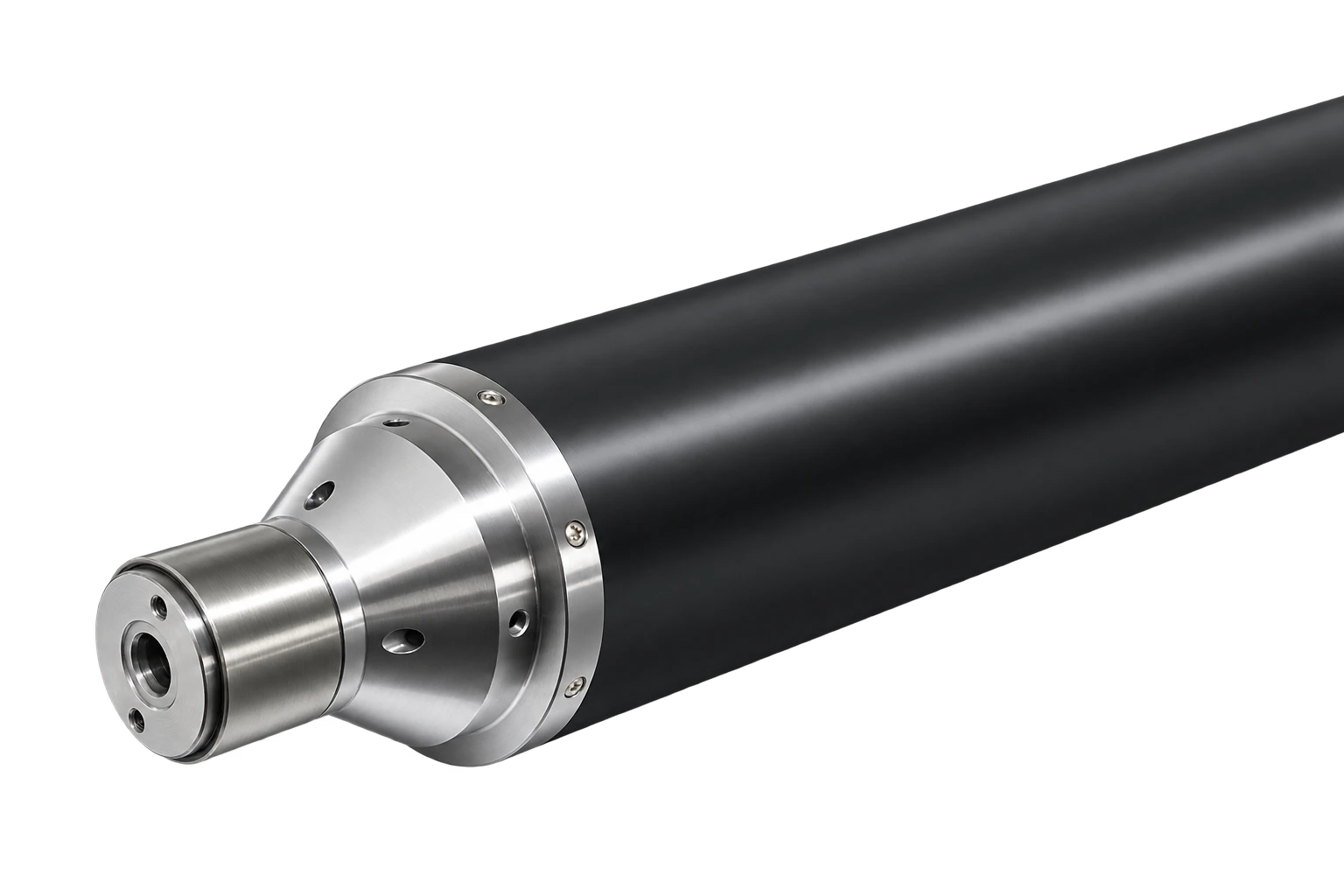

Luftzylinder aus Kohlefaser
Leichterer Kohlefaserkörper für breite Druckmaschinen und schnelle Handhabung.

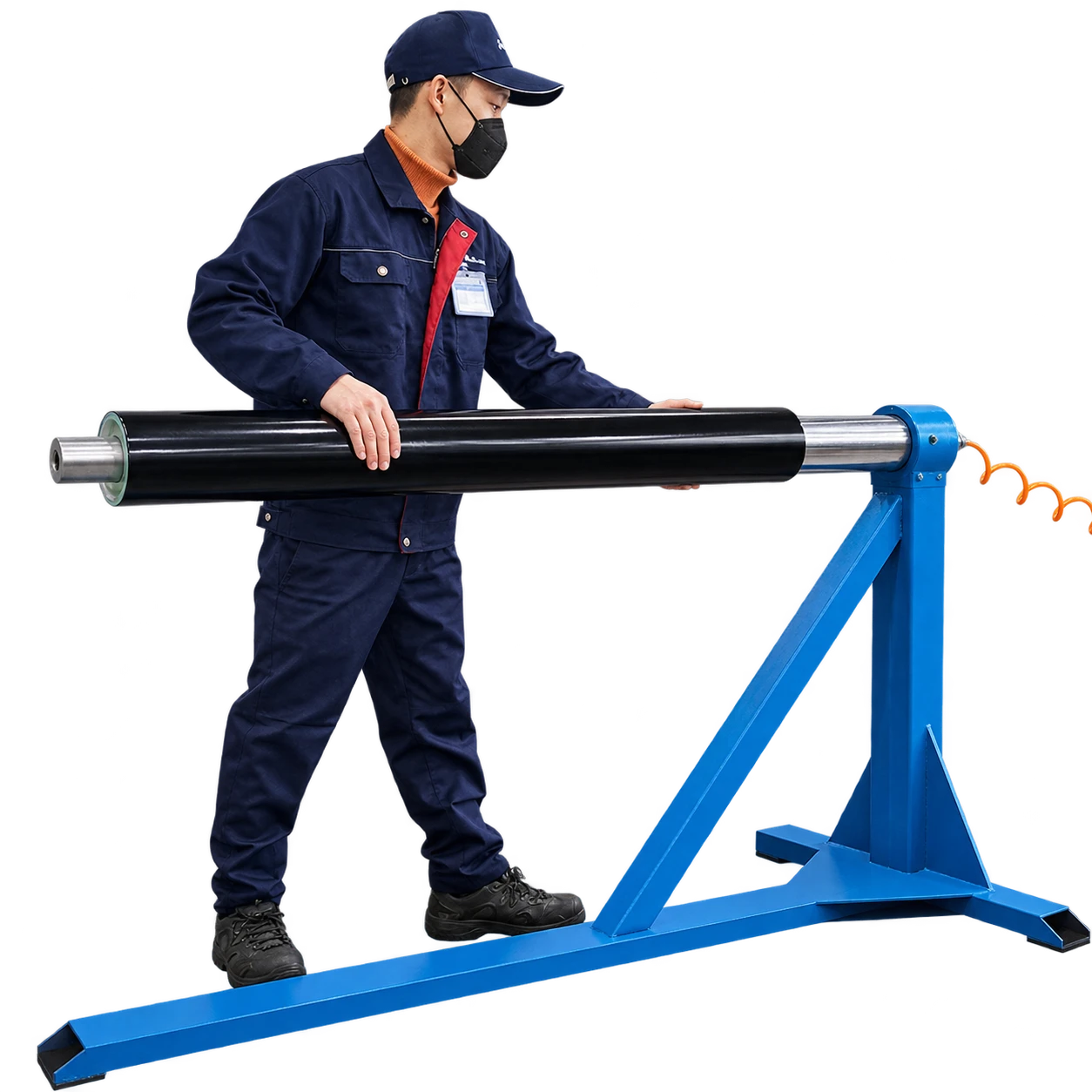

Hülsen-Aufziehstation
Eine Station zum Aufziehen von Klischeehülsen auf Luftzylinder außerhalb der Druckmaschine, damit die Maschine während des Auftragswechsels nicht blockiert ist.
Lagerung und Transport

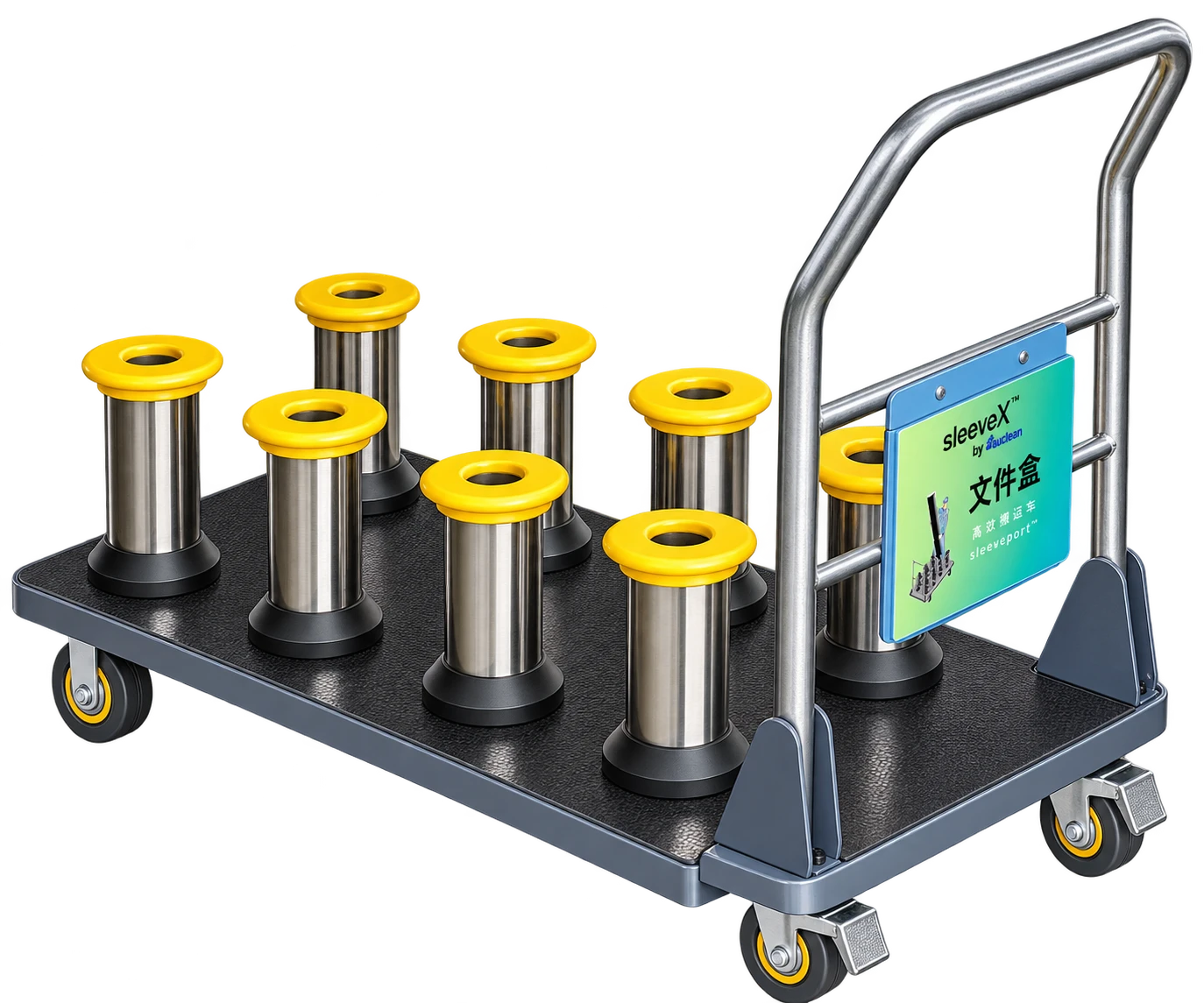

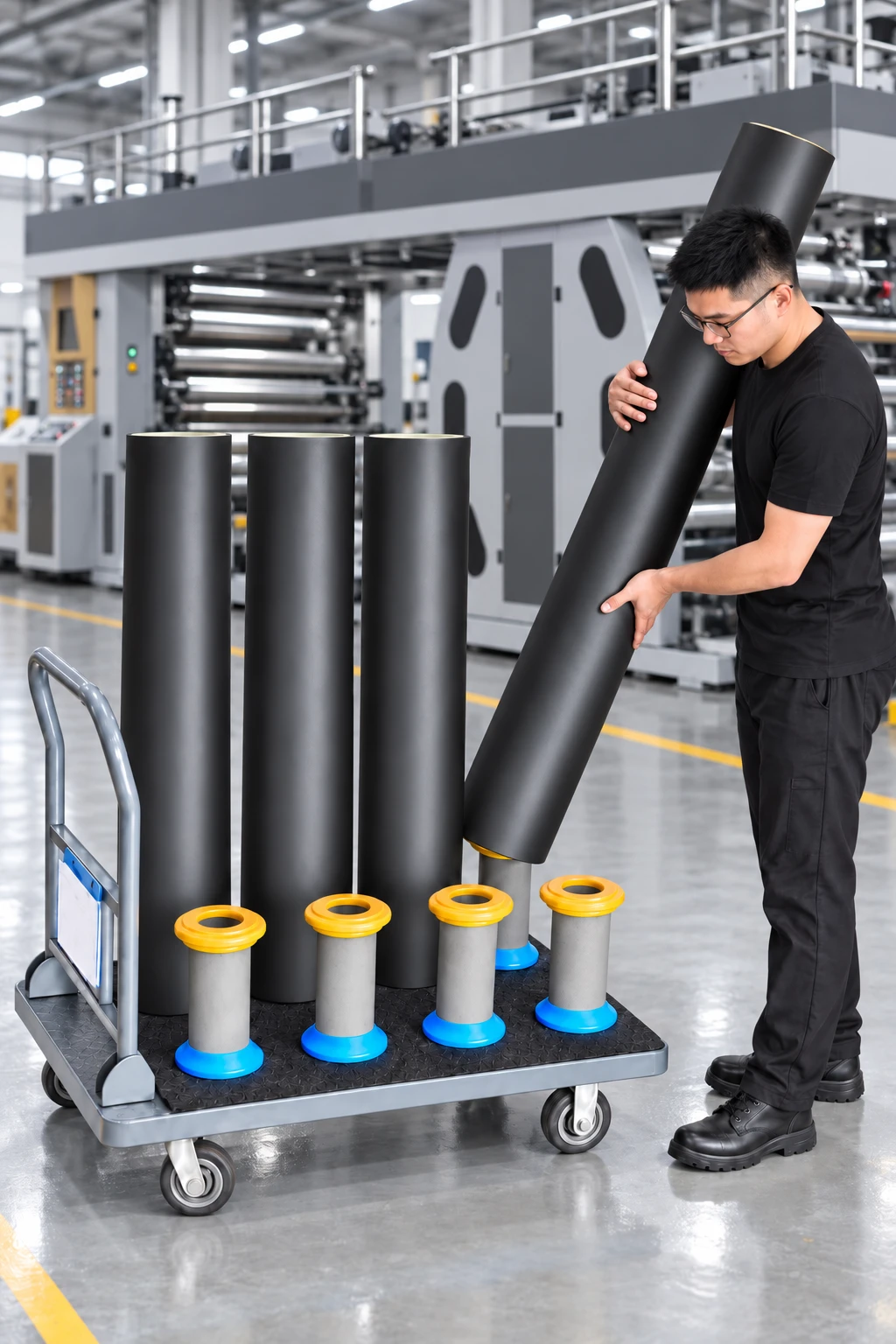

Mobiles Hülsenlager sleevePort™
Modulare Lagerung und Transport mit mehreren Stellplätzen. Die Hülsen lagern stehend; das vermeidet die Verformung, die bei langer liegender Lagerung entsteht. Eine patentierte Konstruktion gegen Schwanken und bogenförmige Säulen erleichtern das schräge Einsetzen und verringern den Hebeaufwand.
- Stehende Lagerung vermeidet die Verformung liegender Lagerung
- Schräges Einsetzen, weniger Hebeaufwand
- Patentierte Konstruktion gegen Schwanken
Klischeemontage

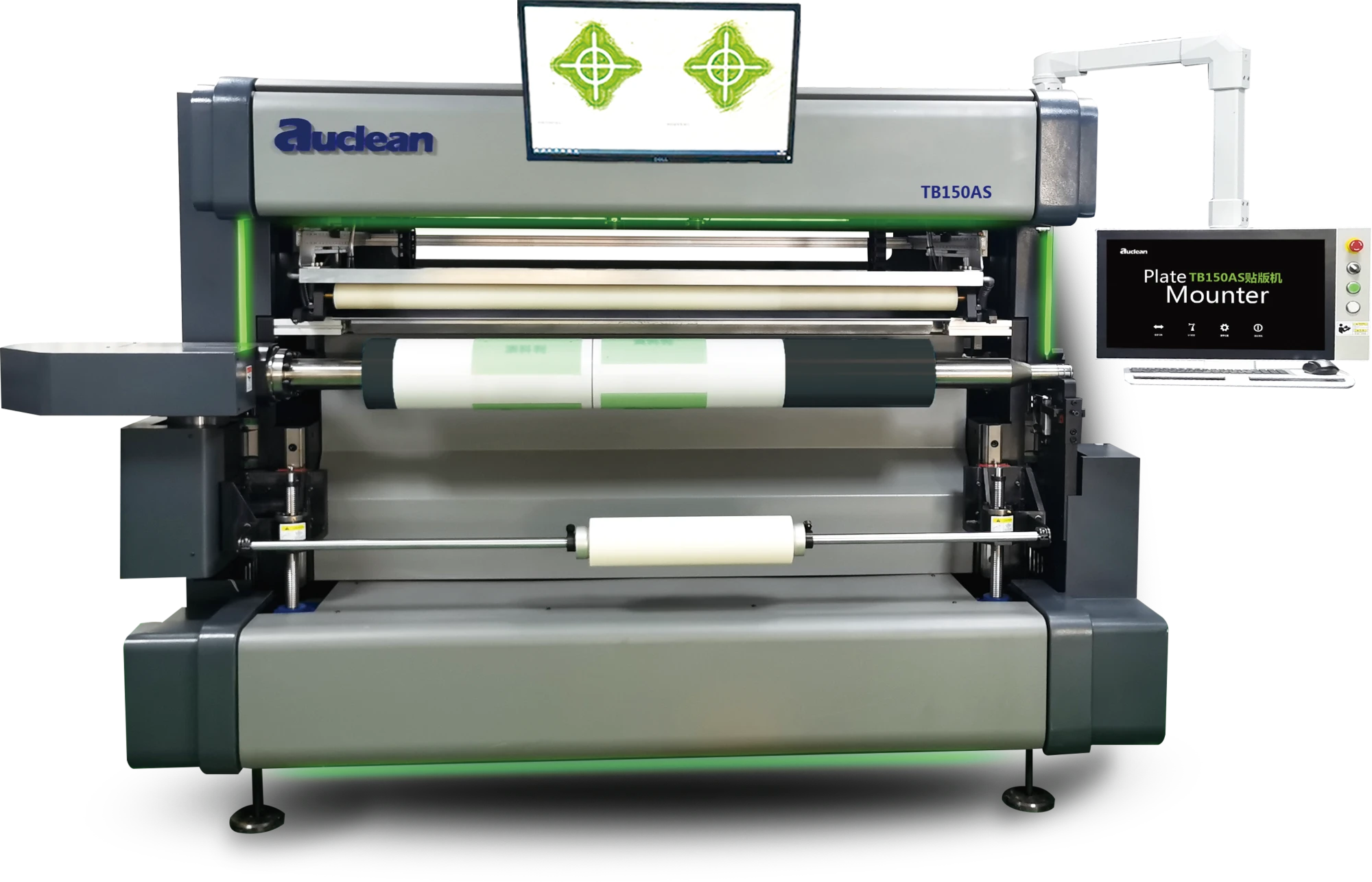

Halbautomatische und automatische Klischeemontagegeräte
Die Schnittstellen der Montagegeräte sind auf die sleeveX™-Hülse abgestimmt. Das Kamerasystem kompensiert auf 0.005 mm.
Service
Reparatur und Anwendungsberatung
01
Reparatur von Hülsen
Beschädigte Klischeehülsen lassen sich instand setzen, was ihre Einsatzdauer verlängert.
02
Beratung zum Hülsenkonzept
Auclean prüft Maschinenpark und Auftragsspektrum und schlägt ein Hülsenkonzept vor: welche Modelle, welche Wandstärken, wie viele und wie sie gelagert werden.
Auclean
Weitere Flexodruck-Peripherie von Auclean
- Keramik-Rasterwalzen
- Kammerrakelsysteme
- Automatische Reinigungsanlagen für Rasterwalzen
Mit einem Ingenieur sprechen
Modellauswahl anhand von drei Maßen
Senden Sie den Innendurchmesser der Hülse (Außendurchmesser des Luftzylinders), die Ballenlänge und den Rapport. Daraus ergibt sich die Wandstärke, und aus der Wandstärke ergibt sich das Modell.
Hülsenmaße
Innendurchmesser der Hülse (Außendurchmesser des Luftzylinders) / Ballenlänge / Rapport oder Wandstärke / Menge
Mit einer Hülse beginnen
Senden Sie uns den Innendurchmesser der Hülse (Außendurchmesser des Luftzylinders), die Ballenlänge und den Rapport einer Druckmaschine. Wir erstellen ein Angebot für eine passende Hülse zum Testen.
